| 常温水圧 | 0.95 MPa |
| コンプレッサー | 容量1.0 MPa |
| 透水フランジ | 10個 |
| 供試体寸法 | 内径 10cm ｘ 内高 4cm用 |
| 付属品 | ゴムガスケット 20枚 |
<機器の構成>
<仕様>
| 1 | 傾動型ミキサ | モータ 0.75kW |
| ミキサ容量2.5切（70ℓ） | ||
| 回転数 4～32rpm | ||
| 2 | リフタ | 上下ストローク 最大1220mm |
| 積載容量 最大 100kg | ||
| 電動油圧ポンプ0.25kW | ||
| デジタル変位計 | ||
| バイブレータ 28W | ||
| 3 | 集塵機 | モータ 0.75kW |
| メーカ：アマノ 型式：IS-15 |
| KS-44 | KS-45 | 【オーダーメイド】 特注20cmモールド | 【オーダーメイド】 特注30cmモールド |
| 10cmモールド (内径)φ100mm (容量)1,000㎤ | 15cmモールド (内径)φ150mm (容量)2,209㎤ | (内径)φ200mm (容量)6,283㎤ | (内径)φ300mm (容量)21,205㎤ (質量) カラー3,650g モールド13,500g 底板7,750g総質量25kg |
| 1 | 刃物サイズ | 径φ205 厚み2.2mm |
|---|---|---|
| 2 | 試料適用寸法 | W50 × D50 × H200（φ50 × H200） |
| 3 | 刃物回転モータ | 0.2kW |
| 4 | 送りテーブルモータ | 0.1kW |
| 5 | 刃物回転数 | 35～700rpm（初期525rpm） |
| 6 | 送りテーブル | 9～175mm/mm（初期14.5mm/mm） |
| 7 | 外寸 | W880mm × D430mm × H370mm |
<機器の構成>

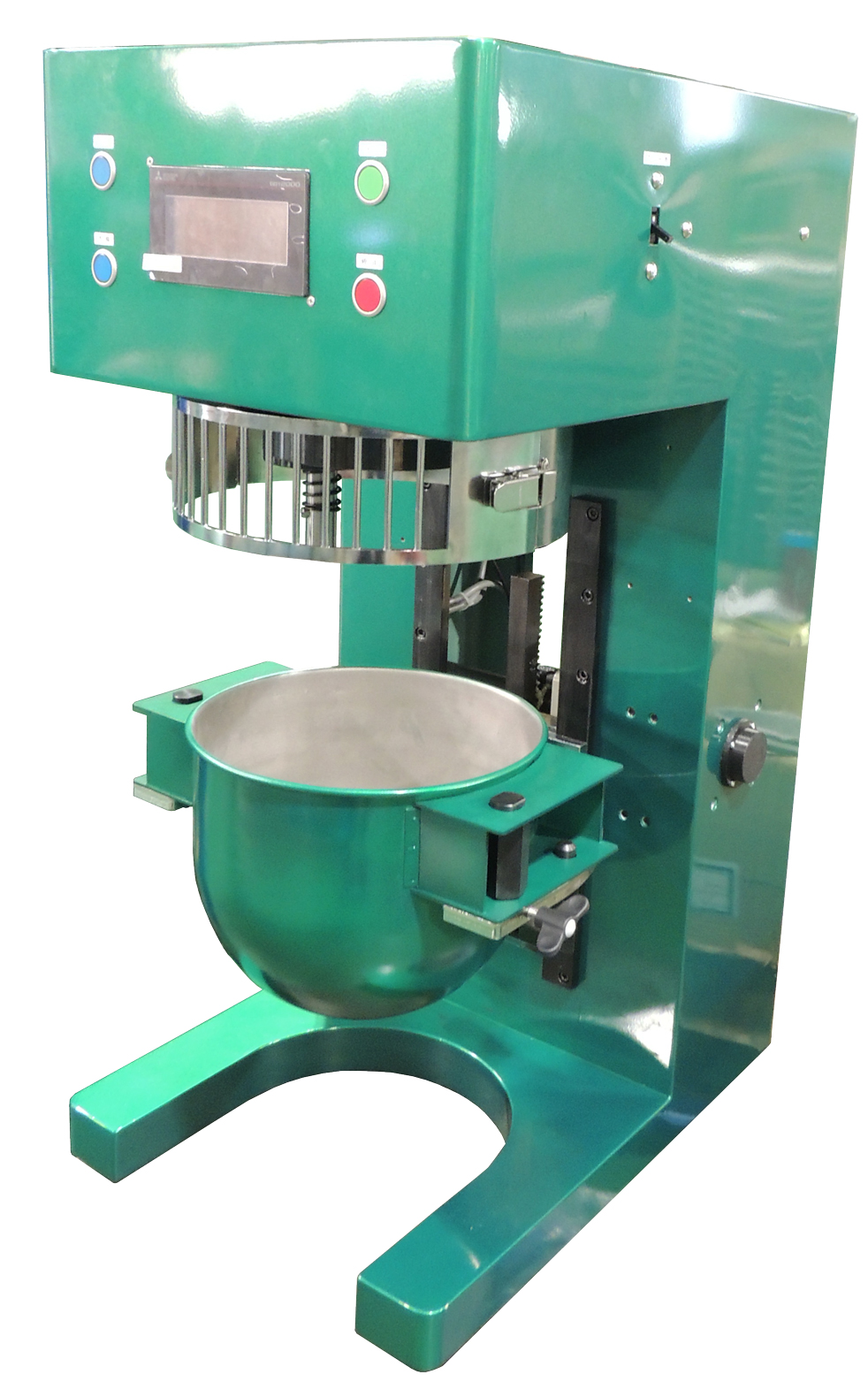

遊星回転機構、容器昇降機構、容器、操作設定用タッチパネル、操作ボタンで および安全カバーで構成されています。<仕様>
| 遊星回転機構 | モータ ー 容量 | 0.4kW |
|---|---|---|
| 回転速度 | 低速（公転65rpm、自転 139rpm) | |
| 高速（公転133rpm、自転 284rpm) | ||
| 任意設定（公転 12rpm～170rpm) | ||
| パドル | 平型(メッキ) |
| 容器昇降機構 | モータ ー 容量 | 40W |
|---|---|---|
| ラックピニオンによる昇降、近接センサーによる自動停止 | ||
| 容器 | 材質 | ステンレス |
|---|---|---|
| 公称容量 | 10ℓ |
| 操作設定用タッチパネル | 回転数、運転時間の設定 |
|---|---|
| プログラム運転の設定 ※4パターンのプログラム運転 | |
| モーター負荷 、 運転経過時間の表示 | |
| 逆転機能の設定 | |
| 照明のON,OFF |
| 操作用品 | 運転 停止 ボタン |
|---|---|
| 容器 昇降 ボタン |
| 安全 カバ ー | 運転インターロック付き ※カバー開の場合は運転できません |
|---|
| 所要電源 | 機器の総使用電源はAC100/110V 10A |
|---|
| 寸法および 重量 | 試験機本体 | 幅380× 奥行555 × 高さ905mm |
|---|---|---|
| 重量 | 約153kg |
| 10×20用 | 5×10用 |
|
| ② コの字型のカバーを上部加圧盤にマグネット部分と接触するように取り付けます |
| ③ もう一方のコの字型カバーを②と同様にカバー側面と合わせるように取り付けます |

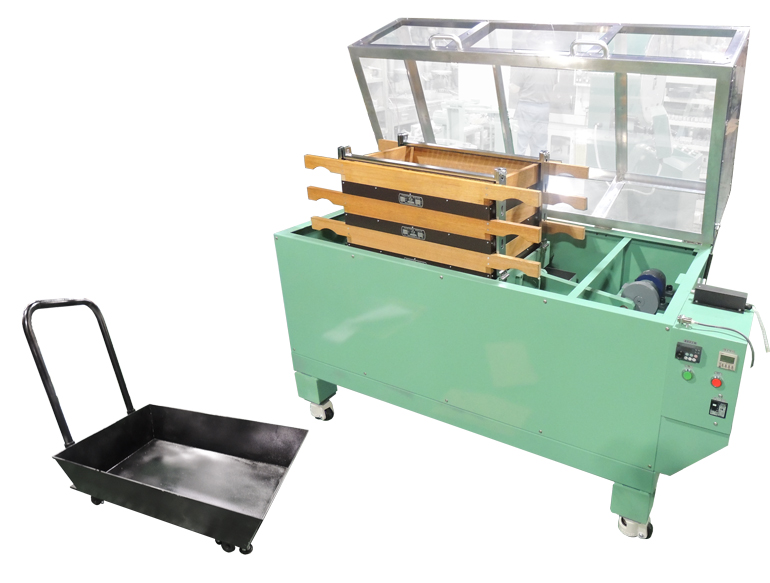

・機器の構成および機能
| 1 | ふるい数 | 1～3個掛け 試料投入容量 最大20kg |
|---|---|---|
| 2 | 振動（往復）数 | 14cpm(6Hz)～105cpm(45Hz) |
| 3 | 振幅 | ±50mm |
| 4 | 変動機 電源 | ギヤードモーター 1/15 0.75kW AC100V 10A |
・機器の構成および機能
| 複動型エアーシリンダー | ・シリンダーストローク125mm |
|---|---|
| ・載荷推力11.5kN(エアー圧0.75MPa) ※載荷推力は圧力変換器および電空レギュレータにより推力設定および制御をおこないます。 | |
| 転圧輸 | ・円弧半径480mm、巾350mm |
| ・バンドヒータ(2kw)による昇温 ※加圧面の温度は熱電対により温度を測定し、温度設定および制御を行います。 | |
| スライドテーブル | ・全振幅0～350mm(供試体搬八時は400mm位置まで移動可能) |
| ・回転クランク方式 | |
| ・ギヤモータ0.75kw | |
| ・ロータリーエンコーダ ※ロータリーエンコーダより、ストローク位置、停上位置の設定や制御を行います。 |
| タッチパネル | 操作用品 | ・エアシリンダーの昇降 |
|---|---|---|
| ・スライドテーブルの駆動、停止 | ||
| ・自動運転の開始、停止 | ||
| ・エアーコンプレッサーのON,OFF | ||
| 各設定および測定値の表示 | ・載荷推力(N)および圧力(MPa) | |
| ・スライドストローク(mm) | ||
| ・スライド速度(往復)/min | ||
| ・転圧輪の温度(℃ ) | ||
| ・往復回数(回) |
| 各種異常の表示 |
|---|
| 安全カバー | 試料搬入口には上下スライド式安全カバーを設置します。 |
|---|---|
| エアーコンプレッサーおよびエアー機器 | ・エアーコンプレッサー0.2kw |
| ・各種エアー機器(電磁弁、減圧弁、流量調整弁、エアーフイルター、ルブリゲータ等) |
| 手動運転 | ・エアーコンプレッサーON,OFF |
|---|---|
| ・エアーシリンダーの昇降 | |
| ・スライドテーブルの稼働、停止 | |
| 自動運転 | ・各項目の設定をおこない、自動運転開始および停止 |
| インターロックによる起動、運転条件の設定 | ・運転の異常を検知して起動、運転を停止します。 |
| 付属品 | 供試体用型枠 |
| 所要電源 | 3相 AC200V 30A |
| 寸法 | 900×650×1780mm |
| 右記機能の追加が可能 | ・データロギング、記録ソフトをPCにインストールして、試験データのロギングと記録が可能です。 |
|---|---|
| ・安全カバーに近接センサーを設けた安全対策 | |
| ・非常停止ボタンの増設 | |
| ・載荷推力のロードセルによる検出 |

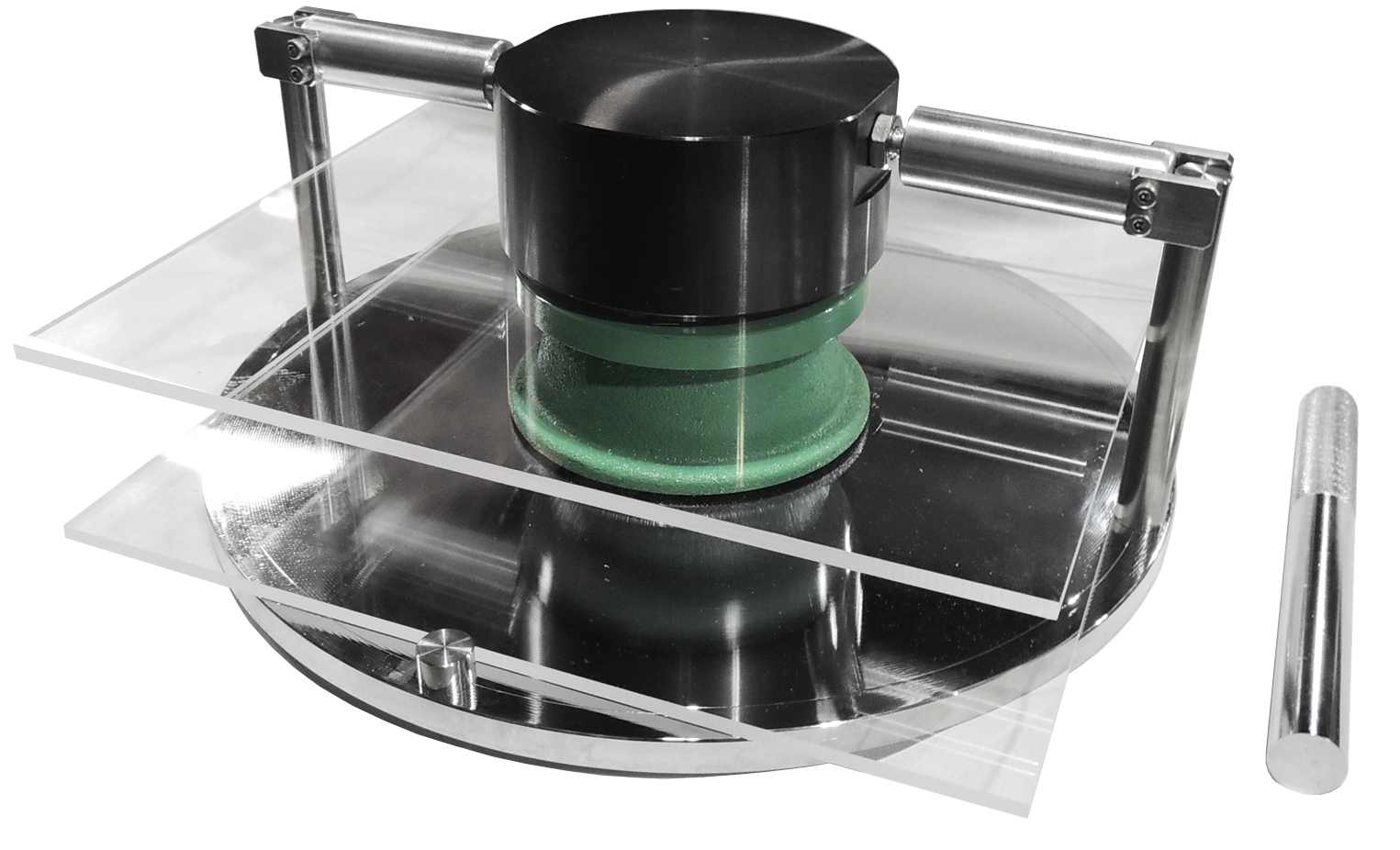

＜仕様＞
| ウエイト | 6,250g±10g | |
|---|---|---|
| アクリル板 | 300mm×300mm 2枚 | |
| コーン | 上部内径：70mm 下部内径100mm 高さ：60mm | |
| 突き棒 | φ20mm | |
| 試料台 | φ340mm | |
| ガイド棒 | φ10mm 120mm | |
| 収納ケース | 横：520mm 高さ：420mm 奥行：200mm |
